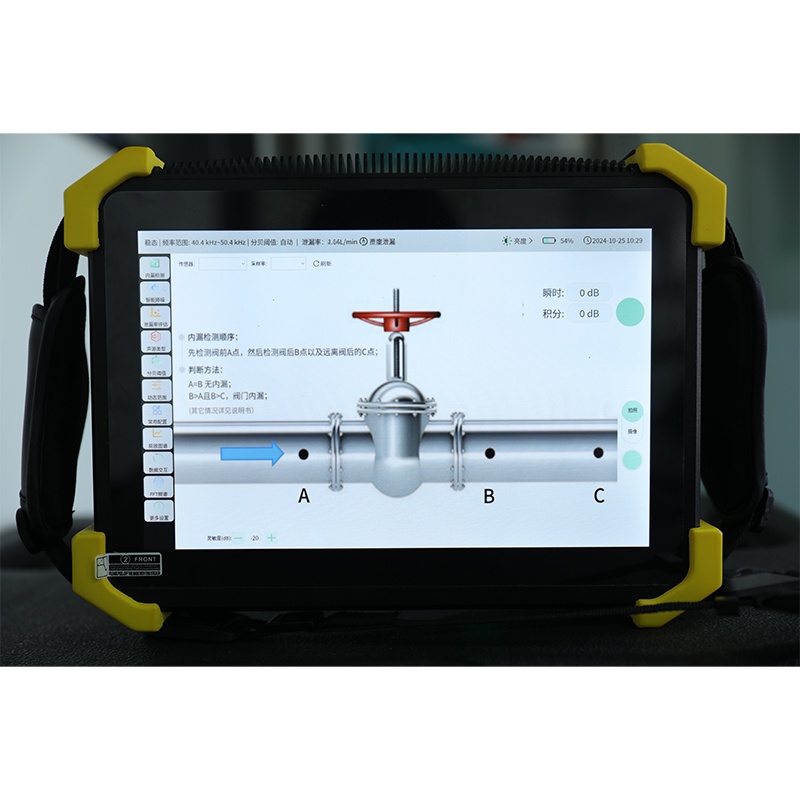

GDUI-511PD 聲學成像儀采用國際領先的ESR環境聲目標識別技術、基于波束形成理論的聲源定位技術，測量設備發出的聲音的位置和聲音輻射的狀態，從可聽聲頻段到超聲頻段全覆蓋并將采集的聲音以彩色等高線圖譜的方式可視化呈現 ，有效地測量聲場分布。聲場圖與可見光的視頻圖像完美疊加，形成類似于熱影像儀對物體溫度的探測。該設備不僅可以檢測氣體泄漏與局部放電，還可擴展功能檢測，包括紅外熱成像檢測、內漏檢測或其它檢測功能。
GDUI-511PD聲學成像儀，采用高靈敏度的數字麥克風陣列 ，主要用于檢測帶壓氣體泄漏以及電氣絕緣設備的局部放電。它設計有補光燈，用于弱光環境檢測，并具有外接傳感器功能。機身采用鋁合金外殼來增加設備的使用耐久度，并在結構和電路設計時考慮到了防爆的需要， 因此部分型號可在防爆環境下使用（ 請確保所購買的產品為防爆型號) 。
|
參數類型 |
參數指標 |
|
尺寸 |
不大于270*190*45 |
|
重量 |
<2kg |
|
外殼材質 |
鋁合金+防摔硅膠保護套 |
|
IP等級 |
IP56 |
|
防爆等級 |
Ex ic IIC T4 Gc（適用于防爆型號） |
|
顯示屏 |
10寸電容式 |
|
顯示屏分辨率 |
1280*800 |
|
攝像頭 |
800萬自動對焦 |
|
通道數 |
本說明書適用于64~144通道產品 |
|
麥克風 |
高靈敏度數字麥克風 |
|
測量頻率 |
2kHz-65kHz |
|
有效測試距離 |
0.5~50m以上（根據型號） |
|
定位精度 |
±1cm |
|
充電電壓 |
15V 2A |
|
內部儲存容量 |
128GB+16GB |
|
數據接口 |
TIF卡 |
|
接口類型 |
USB3.0/Type-C |
|
穩態算法 |
具備穩態/瞬態算法 |
|
補光燈 |
1w補光燈 |
|
外接傳感器 |
支持擴展USB外接傳感器，包括聲級計、振動傳感器等 |
|
PRPD圖譜 |
顯示PRPD圖譜 |
|
充電時長 |
2-2.5h |
|
放電時長 |
常溫下2.5h（帶紅外設備）/4h（不帶紅外設備） |
