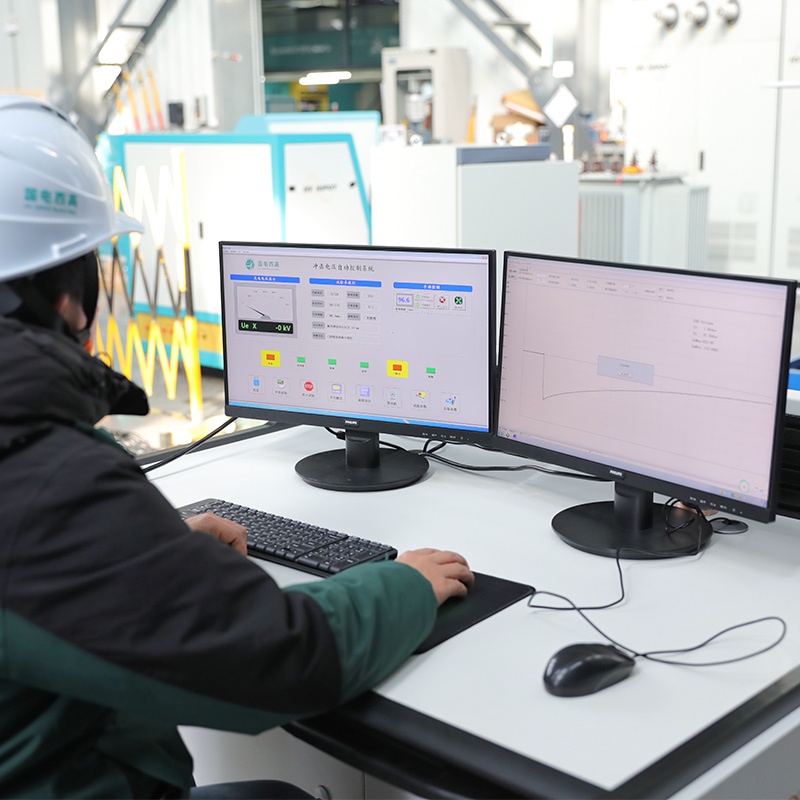

GDCY-200kV/10kJ 沖擊電壓發生器適用于20kV及以下電壓等級的空氣間隙、開關柜、套管、電力變壓器等試品的雷電沖擊電壓試驗。
使用條件
海拔高度：不超過1000米
環境溫度：-5℃-- +40℃
相對濕度：不大于85%
最大日溫差：25℃
使用環境：戶內
無導電塵埃
無火災及爆炸危險
無腐蝕金屬和絕緣的氣體
電源電壓的波形為正弦波，波形畸變率<5%
接地電阻不大于0.5Ω
對周?chē)踩嚯x不小于3米
遵循標準
GB/T 311.1-1997 高壓輸變電設備的絕緣與配合
GB/T 16927.1 高電壓試驗技術 第一部分 一般試驗要求
GB/T 16927.2 高電壓試驗技術 第二部分 測量系統
GB/T 16896.1 高電壓沖擊試驗用數字記錄儀
ZBF 24001 沖擊電壓試驗實施細則
JB/T 7616 高壓線路絕緣子陡波沖擊耐受試驗
DL/T 557 高電壓線路絕緣子陡波沖擊試驗、定義、試驗方法和判據
GB7449 電力變壓器和電抗器的雷電沖擊和操作沖擊的試驗導則
GB1094.3—03 電力變壓器第三部分 絕緣水平和絕緣試驗
DL/T848.5 高壓試驗裝置通用技術條件 第5部分：沖擊電壓發生器
產品參數
直流充電裝置
① 充電變壓器采用全絕緣結構，原邊電壓220V，副邊電壓65KV，容量6KVA。
② 硅整流器反向電壓200KV/100mA。
③ 采用恒流充電方式，充電保護電阻阻值13kΩ左右。
④充電保護電阻阻值15kΩ左右。
⑤裝有接地電磁鐵二只。
GDCY-200kV/10kJ沖擊電壓發生器測試臺
①本體共2級， 每級由兩臺2×50kV/ 1.0μF的脈沖電容器串聯，每級充電電壓100KV，本體標稱電壓200kV，額定能量10kJ。
②本體采用不對稱倍壓充電方式
前 充 電 阻： 15KΩ
后 充 電 阻： 30KΩ
調 波 電 阻： 70Ω/150Ω/300Ω/400Ω
③本體共有2對放電球隙，第一級球間隙采用單邊脈沖觸發，所有球間隙由一同步電機同時調節。
④電阻分壓器高壓臂電阻200MΩ，低壓臂電阻20KΩ，分壓比10000：1。
弱阻尼電容分壓器
弱阻尼電容分壓器規格型號：G20221051245-1，高壓臂電容300PF，低壓臂0.2uF，分壓比798：1。詳見測試報告。
額定脈沖電壓：200KV
