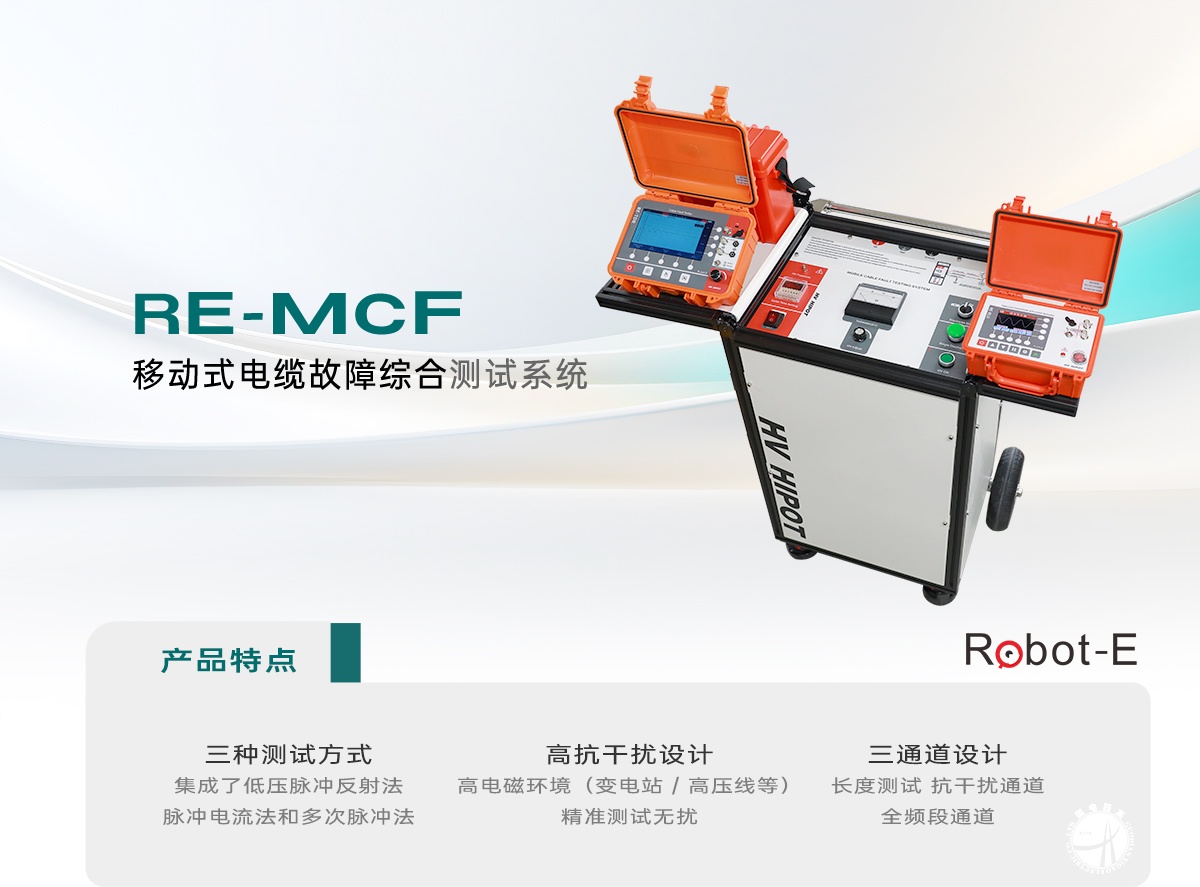

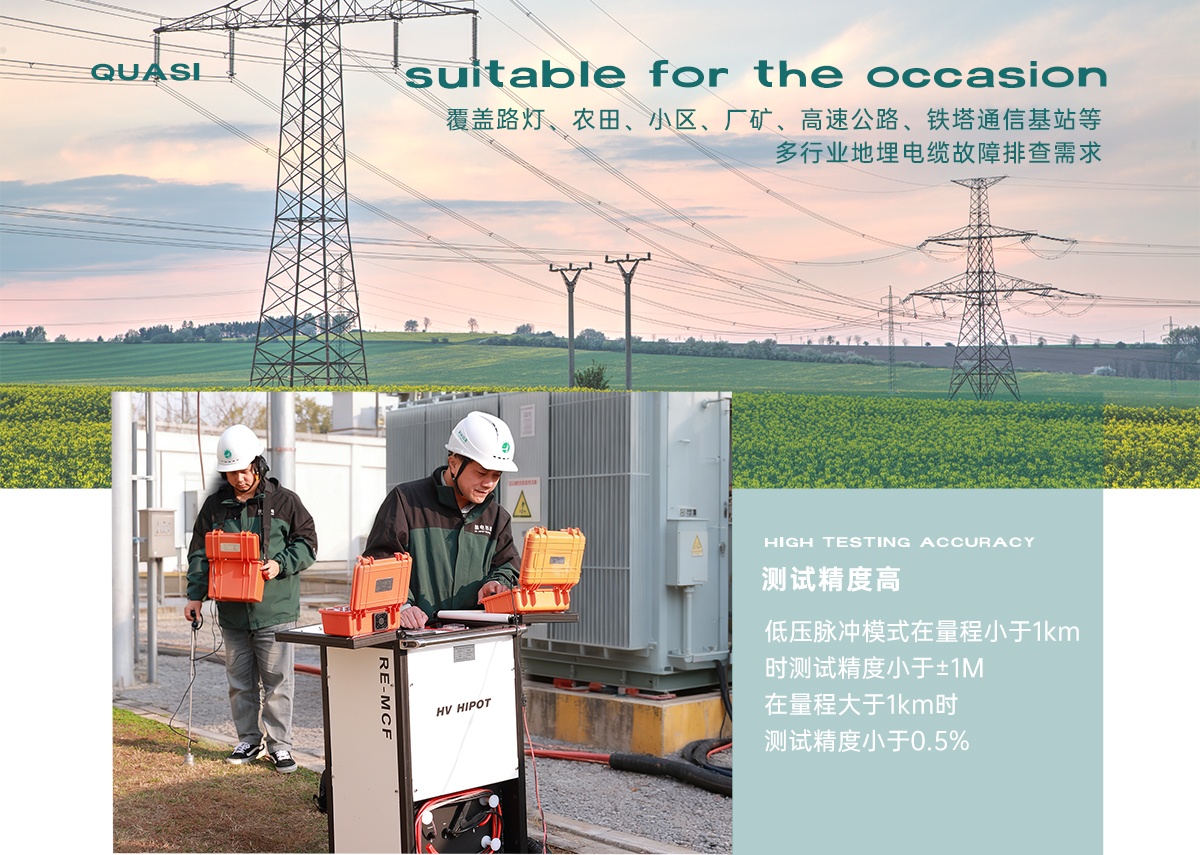

RoBot-Eye慧眼系例RE-MCF 全功能電纜故障綜合測試系統集成了低壓脈沖測距、高壓脈沖電流測試距、聲磁感應定點、音頻接收定點、跨步電壓定點等功能，主要用于高低壓地埋電力電纜的斷線、短路、對地漏電故障（對地絕緣電阻在0.5兆歐以內）、高低阻接地故障、閃絡接地故障的定位及地埋電纜深度、路徑走向的探測。
RE-TDR 電纜故障綜合測試儀三通道設計：
1、長度測試：斷電狀態下可以采用低壓脈沖法直接測試電纜的斷線、短路故障距離長度。此通道也可以配合高壓發生器進行脈沖電流測距。
2、抗干擾通道：采用高性能濾波抗工頻干擾電路，斷電狀態下配合信號發生器定位直埋電纜對地漏電位置，測地埋電纜路徑走向及深度?？垢蓴_通道采用高抗干擾設計，高壓線下、電纜溝環境接收信號不會被干擾。
3、全頻段通道：斷電狀態下配合信號發生器使用探桿測試直埋低壓電纜對地輕微漏電故障位置。
|
產品型號 |
RE-MCF |
RE-MCF-Max |
|
輸出高壓 |
DC 0-32kV，直流負極性 |
三檔電壓切換、8kV、16kV、32kV，直流負極性 |
|
輸出電流 |
20mA |
20mA |
|
內置電容量 |
32Kv/4mF |
8Kv/32mF、16Kv/8mF、32Kv/2mF、 |
|
沖擊能量 |
2048J(脈沖工作方式32kV時) |
8Kv/4096J、16Kv/1024J、32Kv/1024J |
|
工作模式 |
直流輸出/單次放電/周期放電 |
直流輸出/單次放電/周期放電 |
|
放電周期 |
可設置（出廠設置為6秒） |
可設置（出廠設置為6秒） |
|
自動放電裝置 |
內置 |
內置 |
|
結構方式 |

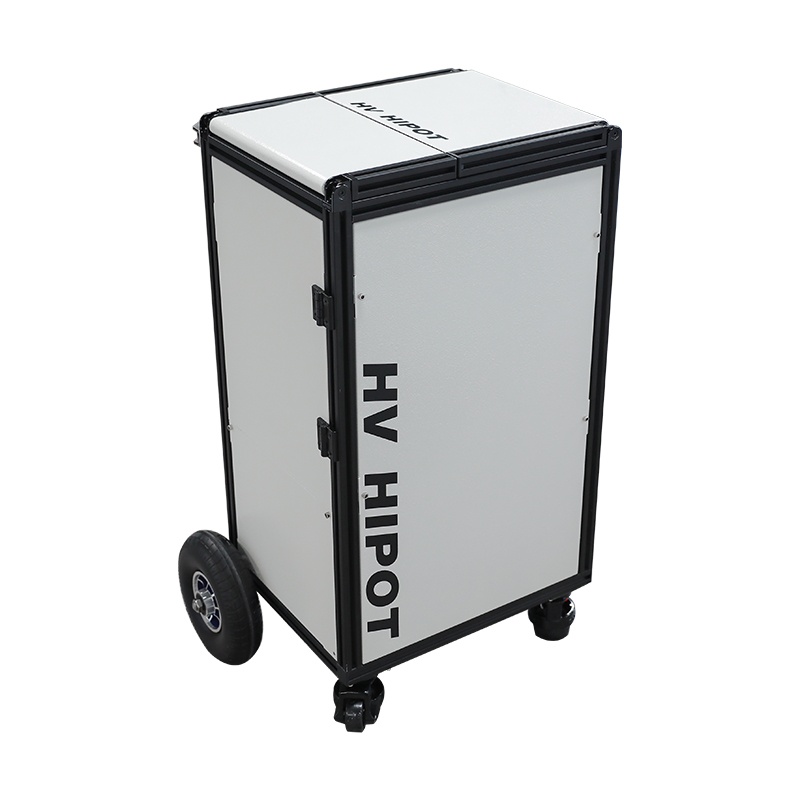

手推車一體式 |
手推車一體式 |
|
工作電源 |
AC：200-230V±5% 50/60Hz |
AC：200-230V±5% 50/60Hz |
|
手推車尺寸 |
500*400*820（W*D*H,mm） |
500*400*820（W*D*H,mm） |
|
手推車重量 |
52kg |
75kg |
|
使用環境溫度 |
-10℃-50℃ |
-10℃-50℃ |
|
相對濕度 |
不大于70%（50℃時） |
不大于70%（50℃時） |
|
防護等級 |
IP52 |
IP52 |
|
低壓脈沖法 |
||
|
顯示方式 |
7寸大屏幕觸摸液晶屏，160°可視角度 |
|
|
操作方式 |
觸摸，機械按鍵，旋轉編碼器三種操作模式 |
|
|
測試范圍 |
32KM米（可定制100KM） |
|
|
測試盲區 |
0米 |
|
|
測試分辨率 |
0.5米 |
|
|
脈沖寬度 |
96ns-10μs自動調節 |
|
|
測試方式 |
自動測試、手動分析 |
|
|
脈沖電流法 |
||
|
測試范圍 |
32KM米（可定制100KM） |
|
|
測試盲區 |
2米 |
|
|
測試分辨率 |
1米 |
|
|
最高采樣頻率 |
200MHZ |
|
|
脈沖寬度 |
10ns-10μs |
|
|
阻抗平衡 |
自動調節 |
|
|
增益調節 |
自動和手動相結合 |
|
|
存儲波形 |
100條 |
|
|
漏電、路徑定位功能 |
||
|
漏電故障 |
漏電絕緣電阻范圍0—0.5MΩ |
|
|
測試誤差 |
1米 |
|
|
電纜深度 |
≤3米 |
|
|
路徑精度 |
0.2米 |
|
|
供電方式 |
內置鋰離子可充電電池組 |
|
|
充電器輸入電壓 |
AC：100-240V±5% 50/60Hz |
|
|
充電器輸出電壓 |
DC:12.6V/1A |
|
|
體積(主機) |
263*210*105（W*D*H,mm） |
|
|
質量(主機) |
3.2kg |
|
|
信號發生器 |
||
|
顯示方式 |
4.3寸彩色液晶屏 |
|
|
操作方式 |
機械按鍵操作模式 |
|
|
信號輸出 |
512Hz/1KH頻率可調、類型可選 |
|
|
萬用表功能 |
絕緣電阻、電纜環阻 |
|
|
供電方式 |
內置鋰離子可充電電池組 |
|
|
充電器輸入電壓 |
AC：100-240V±5% 50/60Hz |
|
|
充電器輸出電壓 |
DC:21V/1A |
|
|
體積(主機) |
220*160*90（W*D*H,mm） |
|
|
質量(主機) |
2.8kg |
|
|
聲磁同步定點儀 |
||
|
顯示方式 |
4.3 寸真彩液晶顯示 |
|
|
操作方式 |
操作方式機械按鍵操作模式 |
|
|
高阻故障定點精度 |
≤0.1m |
|
|
低阻故障定點精度 |
≤ 0.2m |
|
|
功 耗 |
3W |
|
|
充電器輸入電壓 |
AC：100-240V±5% 50/60Hz |
|
|
充電器輸出電壓 |
DC:8.4V/1A |
|
|
體積(主機) |
270mm×155mm×217mm |
|
|
質量(主機) |
1.7Kg |
|
