GDHX-9000語言無線高壓核相器用于兩條高壓線路并網或環網核相。儀器適合220V～220kV交流輸電線路帶電作業和二次側帶電作業，具有高壓驗電功能。

儀器采用無線傳輸技術，操作安全可靠，使用方便，克服了有線核相儀的諸多缺點。

工作原理

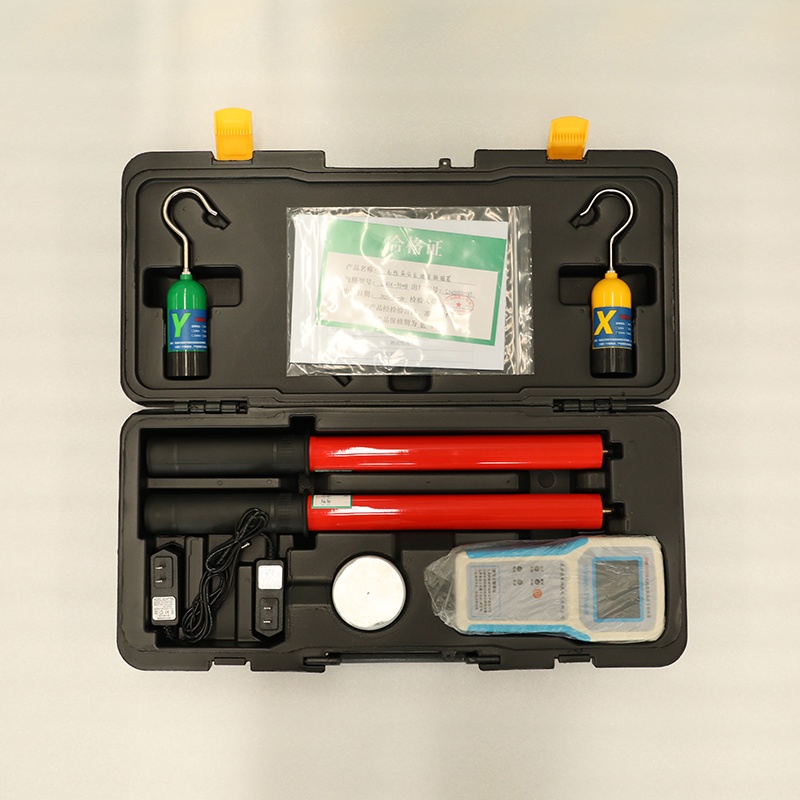

儀器由2個發射器和1個接收主機組成。發射器可以判斷線路是否帶電，測量線路相位和頻率。核相時，X和Y發射器將測量的數據通過無線電發送給接收主機，接收主機依據發射器測量的數據計算兩線路相位差值，判斷同異相。

• 相位差準確度：誤差≤5°。
• 頻率準確度：±0.1HZ。
• 可跨電壓測量范圍為0.22KV～220kV。
• 發射器和接收主機的最大傳輸視距約100米。
• 遠程核相時兩個GPS主機的距離為0.3公里～800公里。
• 真人語音提示測量結果和操作步驟。

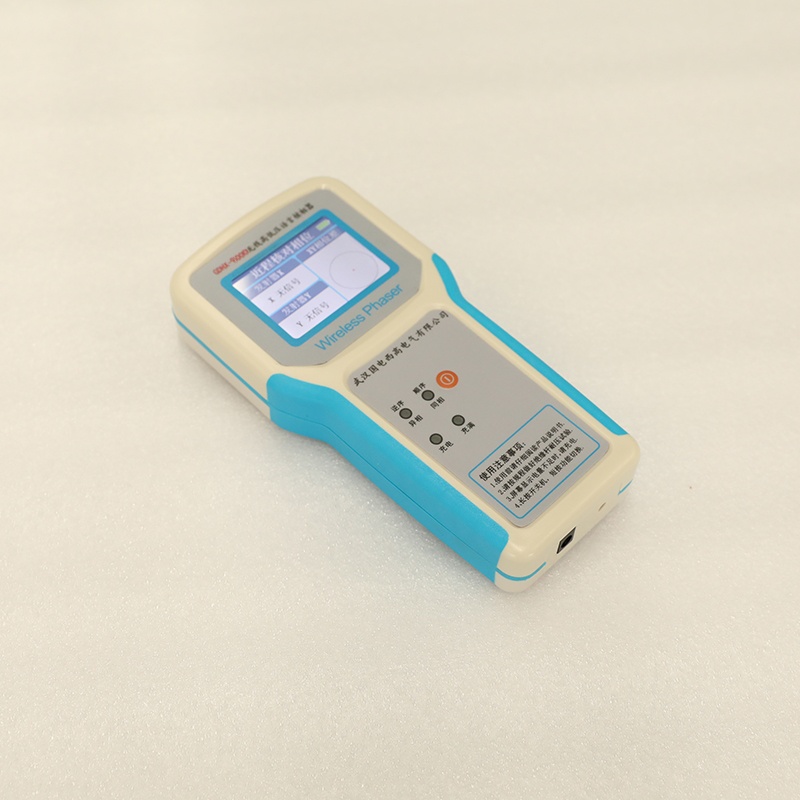

• 3.2英寸彩屏同時顯示2條線路相位差、頻率、矢量圖和同異相結果，顯示GPS衛星顆數，GPS授時狀態和時間等信息。
• 連續1小時無操作自動關機。
• 發射器和接收主機均內置可充電鋰電池，配置5V充電器。
• 主機內置18650鋰電池，電池容量為2500mAH。發射器內置14430鋰電池，電池容量為450mAH。
• 高壓測量時泄漏電流<10uA。
• 發射器工作功耗<0.1W，接收主機工作功耗<0.3W。
• 工作環境：-35℃--- +45℃ 濕度≤95%RH。
• 整機重量：約3.6KG。
• 儀器包裝尺寸：長56cm*寬26cm*高13cm。
