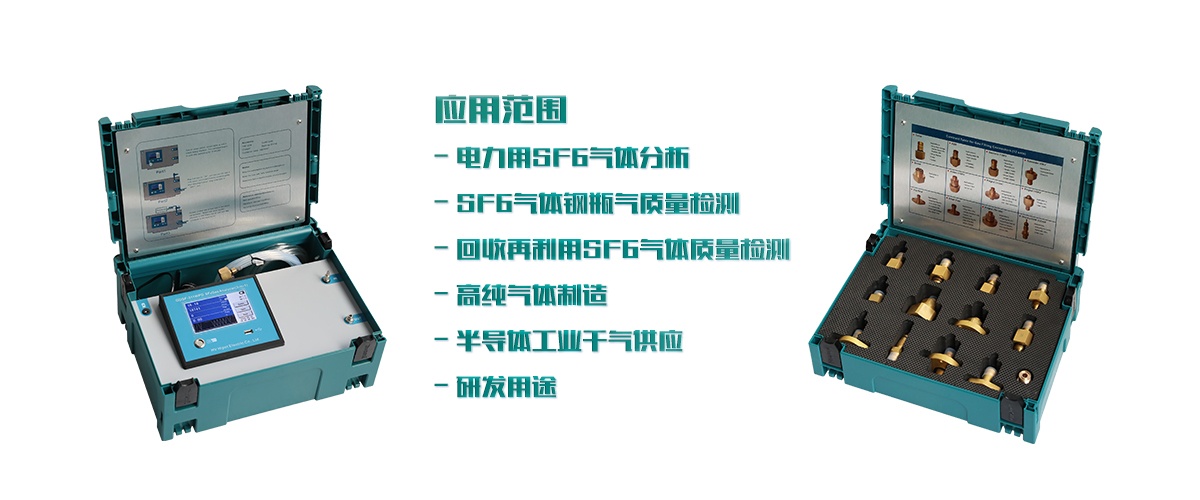

GDP-311PCA SF6氣體質量分析儀是集SF6濕度（露點）、SF6純度、CF4以及Air含量測試于一體，用于測試SF6氣體新氣質量。
GDP-311PCA SF6氣體質量分析儀之所以有優秀的性能，是因?yàn)?/span>采用速慧（smart quick）智能化電力測試系統（軟著登字第1010215號、商標注冊號14684781），HVHIPOT公司引進國際先進的檢測技術研發生產，全部采用了國外最優秀的傳感器；濕度（微水）采用穩定并且可靠的芬蘭維薩拉、純度采用德國Smart-GAS NDIR原理傳感器，分解物測試采用瑞士曼巴波傳感器。彩色液晶顯示，實時顯示各種參數，全程傻瓜式的操作，內置充電電池，交直流兩用。
執行標準
1、DL/T 639-1997 六氟化硫電氣設備運行、試驗及檢修人員安全防護細則
2、國電公司72號附件3[1999] 高壓開關設備質量監督管理辦法
3、GB/T 17626 電磁兼容試驗和測量技術
4、GB/T 2423電工電子產品環境試驗
5、DL/T596電力設備預防性試驗規程
6、GB/T 6388 運輸包裝收發貨標志
7、GB/T 18867-2014 電子工業用氣體 六氟化硫
8、GB/T8905 六氟化硫電器設備中氣體管理和檢測導則
9、DL506 六氟化硫氣體絕緣設備中水分含量現場測量方法
10、JJG 499-2004 中華人民共和國計量檢定規程 精密露點儀
| SF6純度檢測部分 | 測量方式 | 紅外（NDIR）測量原理（歐洲傳感器公司NDIR系列傳感器） |
| 使用環境溫度 | -20℃~+60℃ | |
| 測量范圍 | 0~100% | |
| 響應時間 | [90％]60s | |
| 測量誤差 | 優于±0.5%FS | |
| 重復性誤差 | ±0.5% | |
| 分辨率 | 0.01% | |
| 顯示單位 | % | |
| SF6微量水分檢測部分 | 測量方式 | 阻容測量原理（芬蘭維薩拉DMT系列傳感器） |
| 使用環境溫度 | -20℃~+60℃ | |
| 測量范圍 | -80℃~+20℃（當露點溫度低于0℃，傳感器輸出為霜點） | |
| 響應時間 | 63％[90％] +20→-20℃ Td 5s[45s] -20→-60℃ Td 10s[240s] | |
| 測量誤差 | 優于±1℃ | |
| 重復性誤差 | ±0.5℃ | |
| 分辨率 | 0.01℃ | |
| 顯示單位 | ℃，ppm，℃P20（帶有環境20℃的露點換算值） | |
| CF4氣體檢測部分 | 測量方式 | 紅外（NDIR）測量原理（德國Smartgas公司NDIR系列傳感器） |
| 使用環境溫度 | -20℃~+60℃ | |
| 測量范圍 | 0-1000PPmv | |
| 測量誤差 | ±5PPmv（FS） | |
| 重復性誤差 | ±2PPmv | |
| 分辨率 | 0.1PPmv | |
| 顯示單位 | PPmv | |
| 分解產物參數 | H2S | 1～200PPmv |
| SO2 | 1～100PPmv | |
| CO | 1～500PPmv | |
| HF | 1～50PPmv | |
| 靈敏度 | 0.5PPmv | |
| Air空氣檢測部分 | 測量方式 | 氧化鋯（德國itg公司NDIR系列傳感器） |
| 使用環境溫度 | -20℃~+60℃ | |
| 測量范圍 | 0-100% | |
| 測量誤差 | ±0.5%（FS） | |
| 重復性誤差 | ±0.2% | |
| 分辨率 | 0.01% | |
| 顯示單位 | % | |
| 氣體流量 | 400~600ml/min | |
| 流量顯示 | 0~1000mL進口數字流量計 | |
| 樣氣壓力 | ≤1MPa | |
| 環境濕度 | 90%RH | |
| 測量數值影響 | 壓力與流量無影響 | |
| 電源 | 交直流兩用（8小時以上的電池使用時間）、交流時：220VAC±10%，50Hz |
